BIM - 3D Gebäudemodell

Wir führen für Sie hochpräzise 3D-Laserscans für die Bestandserfassung durch. Diese Daten können sowohl für die Dokumentation, als auch als exaktes Aufmaß für weitere Baumaßnahmen verwendet werden.



Für Umbau- und Sanierungsprojekte wird mittels einer optischen Vermessung mit einem abbildender Laserscanner nicht nur der Bestand dokumentiert, sondern es bietet sich auch die Möglichkeit, an jeder Stelle Maße und Koordinaten abzumessen. Mit dieser exakten Vermessung wird aus der digitalen Punktewolke ein 3D-Gebäudemodell erstellt.



Wir kennen die Anforderungen an eine Umbauplanung und achten daher von Anfgang an darauf, dass die Genauigkeit an den Stellen erhöht wird, die für die Planung entscheidend sind. Diese axakte Punktwolke muss so in ein 3D-Gebäudemodell übergehen, dass die ursprüngliche Genauigkeit nicht verlohren geht, sondern den entscheidenden Vorteil für die weiteren Planungsschritte darstellt.



Wir arbeiten mit ArchiCAD 28 und planen alle Gebäude von Anfang an als 3D-Gebäudemodell. Dies ist die Grundlage für alle weiteren Schritte für das Building Information Modeling (BIM).



Am Beispiel Karmelitenkloster Würzburg zeigen wir hier exemplarisch den Weg zum BIM-Modell. Dieses 3D-Gebäudemodell bietet viele Vorteile bei der Planung und dient später als Basis für das Facility Management.



3D-Laserscanner - Aufnahme

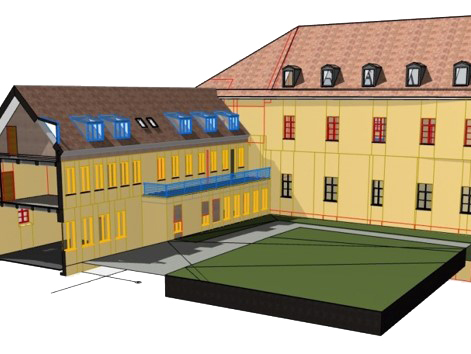

3D-Gebäudemodell - Auschnitt





BIM-Modell





Der Entwurf von Kehrbaumarchitekten AG wurde von uns in ein 3D-Gebäudemodell übergeführt. Im Auftrag des Ingenieurbüros Reitberger konnte durch diese Planung das Tragwerk optimiert werden. Auf diesem Wege wurden auch konstruktiv komplexe Punkte gelöst, sowie Zeichen- und Bemaßungsfehler erkannt. Das Model zeigt die Ausführungsplanung im Rohbau.
